تنظیم کلید قطع کن پمپ باد
به گزارش پایگاه خبری تحلیلی «میهن صنعت»، پمپ‌های هوا از جمله کاربردی‌ترین تجهیزاتی هستند که امروزه در بسیاری از صنایع نقش پررنگی داشته و می‌توانند استفاده‌های متعددی داشته باشند. عملکرد این تجهیزات می‌تواند تحت تأثیر فاکتورهای مختلفی قرار داشته باشد به همین دلیل لازم است که از تجهیزات حفاظتی برای آن‌ها استفاده شود. استفاده از قطعاتی همچون کلید قطع کن در پمپ وکیوم و پمپ باد می‌تواند از وارد شدن فشار به آن‌ها جلوگیری کرده و میزان فشار داخل مخزن را کنترل کند. در ادامه مطلب به بررسی کامل تنظیم کلید قطع کن پمپ باد، نقش آن و محل قرارگیری پرداخته خواهد شد.

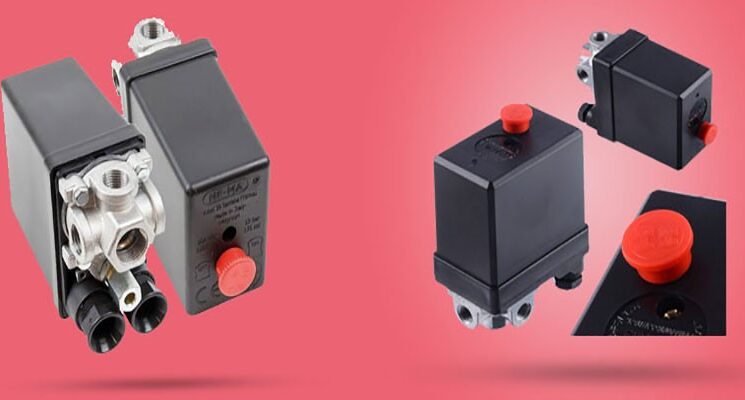

کلید قطع کن پمپ باد چیست؟
کلید قطع کن در اصل از تجهیزات محافظتی کمپرسور به شمار می‌رود که به صورت مکانیکی عمل کرده و بر روی مخزن قرار خواهد گرفت و میزان فشار داخل مخزن پمپ را کنترل می‌کند. در حقیقت این کلید برای قطع و وصل کردن الکتروموتور به کار می‌رود و زمانی که فشار داخل مخزن به مقدار تنظیم شده برسد، پلاتین‌های کلید از هم جدا شده و برق الکتروموتور قطع می‌شود تا عملیات فشرده‌سازی متوقف شود. همچنین زمانی که فشار داخل مخزن کاهش پیدا کند، پلاتین‌ها مجدداً به هم وصل می‌شوند و برق الکتروموتور وصل خواهد شد و عملیات فشرده‌سازی شروع می‌گردد. این کلیدها در دو حالت وجود دارند. در حالت اولی این کلید به یک کلید قطع کن خارجی مانند سوئیچ فشار Lefoo و در حالت دومی به یک کلید قطع کن داخلی از نوع Condor مجهز است.
وظیفه کلید قطع کن کمپرسور
کلید قطع کن یا پرشر سوئیچ یک قطعه کوچک است که در همه کمپرسورهای هوا از جمله کمپرسور باد یخچالی، کمپرسور اویل فری، کمپرسور سیلندری، کمپرسور تسمه‌ای، کمپرسور اسکرو، کمپرسورهای پیستونی و … وجود دارد. یک پمپ باد حداقل یک سیلندر دارد و حتی گاهی دارای دو یا به ندرت سه سیلندر نیز خواهد بود. کمپرسورهای هوا معمولاً دارای کلید قطع کند اتوماتیک هستند. زمانی که کمپرسور به فشار قطع مورد نظر برسد، تنظیم برق منبع تغذیه کمپرسور متوقف شده و در نهایت کمپرسور باد خاموش خواهد شد. موتور کمپرسور بدون در نظر گرفتن محل قرارگیری پیستون در سیلندر متوقف می‌شود و این به آن معنی خواهد بود که هنگام قطع شدن برق موتور، هوای فشرده شده هنوز در پیستون وجود دارد.
چنانچه هوا در پیستون موجود در پمپ باد گیر بیفتد بار اضافه‌ای به مدار استارت اضافه خواهد شد و منبع تغذیه توان کافی برای راه‌اندازی موتور بدون کمک خازن را نخواهد داشت و در این زمان وظیفه کلید قطع کند مشخص می‌شود. این کلید می‌تواند باعث رها شدن هوای محبوس شده شود و پاسخ مناسبی برای مقابله با فشار هوای موجود باشد و از این طریق اقدام به خنثی‌سازی هوای به دام افتاده در پیستون می‌نماید. با آزاد شدن هوا امکان استارت مجدد کمپرسور فراهم می‌شود چرا که بعد از فعالیت قطع کن، پیستون به جای اولیه خود برگشته و آماده استارت مجدد می‌شود. از دیگر وظایف کلید قطع کن خاموش کردن پمپ هوا در زمان رسیدن فشار مخزن به مقدار از پیش تعیین شده است و به این ترتیب سطح فشار همواره در اندازه‌ای مناسب باقی خواهد ماند.
محل نصب و نحوه کار کلید قطع کن

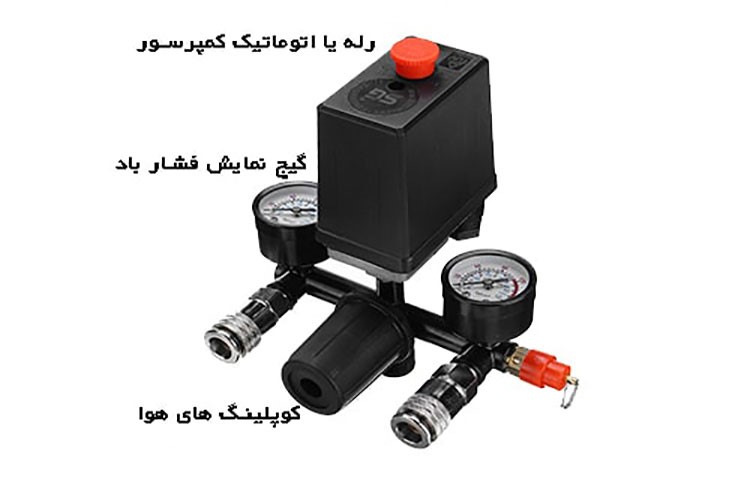

همان‌طور که گفته شد کلید قطع کن پمپ باد بر روی مخزن نصب می‌شود. در اصل در کمپرسورهای کوچک این کلید داخل سوئیچ فشار یا روی آن نصب می‌شوند و در کمپرسورهای بزرگ نیز معمولاً از یک شیر برقی برای وارد کردن فشار بیشتر بر روی پیستون استفاده می‌شود.

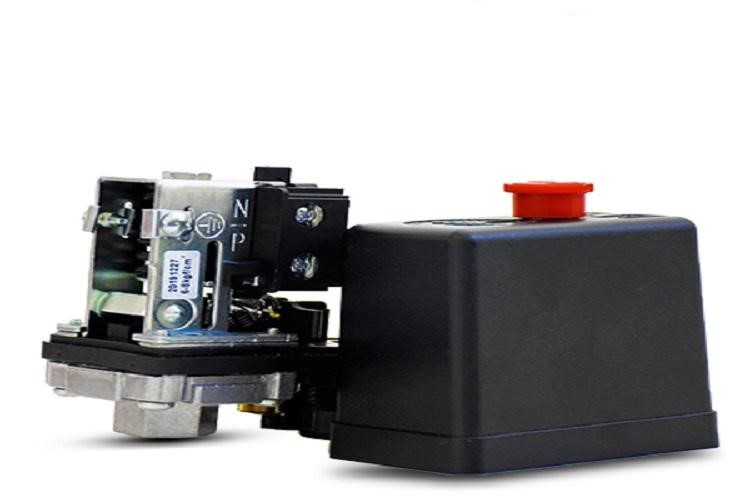

در حالت نرمال، پمپ باد در حال فشرده‌سازی بوده و پلاتین‌های کلید قطع کن بر روی هم قرار دارند تا جریان برق الکتروموتور وصل باشد اما در داخل کلید قطع کن علاوه بر پلاتین یک دیافراگم نیز وجود دارد. زمانی که فشار داخل مخزن افزایش پیدا کند و از مقدار تعیین شده بیشتر شود، این فشار اضافی به دیافراگم انتقال پیدا کرده و با فشار دیافراگم، پلاتین‌های کلید از هم جدا می‌شوند و جریان برق الکتروموتور قطع می‌شود و عملیات فشرده‌سازی متوقف خواهد شد.
با مصرف باد ذخیره شده میزان فشار داخلی مخزن کم می‌شود و این باعث کاهش فشار بر روی دیافراگم و پلاتین می‌گردد و این کاهش فشار تا نقطه تنظیمی ادامه خواهد داشت. در این حالت فشار کامل از روی دیافراگم برداشته شده و باعث می‌شود پلاتین‌ها دوباره به هم متصل شوند و جریان برق را وصل کنند. در این حالت الکتروموتور شروع به کار کرده و عملیات فشرده‌سازی دوباره از سر گرفته می‌شود.
مهم‌ترین نکات در زمان تنظیم کلید قطع کن
برای تنظیم و استفاده از کلید قطع کن در پمپ‌های باد لازم است که به نکات و فاکتورهای مختلفی توجه داشت که مهم‌ترین آن‌ها به شرح زیر هستند:
- این کلیدها باید دارای اتصالات فیزیکی خاص برای متصل شدن به ورودی سوئیچ فشار و هوای فشرده باشند.
- کلید اتومات باید با توجه به میزان فشار هوای مورد نیاز انتخاب شود چرا که فشار هوا می‌تواند از 8 بار تا 25 بار و فشارهای بیشتر نیز متغیر باشد
کلید قطع کن باید کیفیت بالایی داشته باشد و از شرکت‌ها و برندهای معتبری تهیه شود.
مشکلات کلید قطع کن در کمپرسور باد
همان‌طور که گفته شد کلید قطع کن به عنوان یک قطعه محافظتی در کمپرسورهای هوا شناخته می‌شود و وظیفه اصلی آن تنظیم فشار داخل مخزن است و طبیعتاً بعد از یک مدت مشخص دچار مشکلاتی مانند نشتی خواهد شد. در حقیقت شایع‌ترین مشکل کلیدهای پرشر سوئیچ نشتی هوا است که می‌تواند در اثر ترک خوردگی یا سوراخ شدن دیافراگم داخل کلید باشد. زمانی که دیافراگم دچار ترک خوردگی و سوراخ شود هوا از اطراف مخزن به بیرون منتقل می‌شود و این باعث حرکت دیافراگم خواهد شد.
چنانچه پرشرسوئیچ در کمپرسور هیچ‌وقت باز نشود در زمان استارت و فعالیت مجدد دچار مشکل خواهد شد، همچنین صدای مکش عادی که همواره از پمپ باد به گوش می‌رسد دیگر شنیده نمی‌شود و پمپ صدای بمی خواهد داشت. از طرف دیگر اگر پرشر سوئیچ همواره باز باشد به صورت پیوسته از کمپرسور باد صدای نشتی هوای فشرده به گوش خواهد رسید و لازم است که به تمامی این مشکلات توجه شده و در سریع‌ترین زمان برطرف شوند.
جمع‌بندی نهایی
کلید قطع کن پمپ باد یا پرشر سوئیچ به عنوان یکی از تجهیزات حفاظتی شناخته می‌شود که مهم‌ترین وظیفه آن تنظیم میزان فشار داخل مخزن کمپرسور و جلوگیری از آسیب دیدن دستگاه است. این کلید بر روی مخزن کمپرسور نصب خواهد شد و به بهبود عملکرد کمپرسور کمک زیادی می‌کند.
